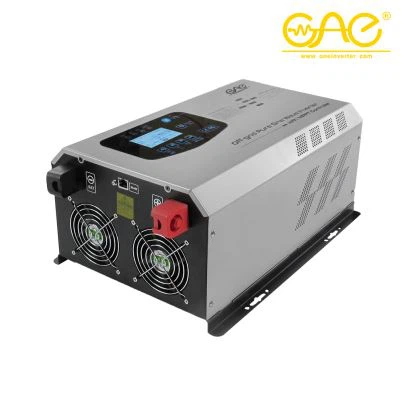

Seri TG 1.5kw ke 6kw inverter surya gelombang sinus murni dengan pengontrol muatan MPPT

Inverter adalah transformator DC ke AC, yang sebenarnya merupakan proses inversi tegangan dengan konverter. Konverter mengubah tegangan AC dari jaringan listrik menjadi output DC 12V yang stabil, sedangkan inverter mengubah output tegangan DC 12V oleh Adaptor menjadi AC tegangan tinggi frekuensi tinggi; kedua bagian juga menggunakan teknologi Pulse Width Modulation (PWM). Bagian intinya adalah pengontrol terintegrasi PWM, Adaptor menggunakan UC3842, dan inverter menggunakan chip TL5001. Kisaran tegangan kerja TL5001 adalah 3,6 ~ 40V. Itu dilengkapi dengan penguat kesalahan, regulator, osilator, generator PWM dengan kontrol zona mati, sirkuit proteksi tegangan rendah dan sirkuit proteksi hubung singkat.

Bagian antarmuka input: Bagian input memiliki 3 sinyal, input VIN 12V DC, bekerja mengaktifkan tegangan ENB dan sinyal kontrol arus Panel DIM. VIN disediakan oleh Adaptor, tegangan ENB disediakan oleh MCU di papan utama, nilainya 0 atau 3V, saat ENB=0, inverter tidak berfungsi, dan saat ENB=3 V, inverter dalam keadaan kerja normal; dan tegangan DIM Disediakan oleh papan utama, dan rentang variasinya antara 0 dan 5V. Ketika nilai DIM yang berbeda diumpankan kembali ke terminal umpan balik pengontrol PWM, arus yang diberikan oleh inverter ke beban juga akan berbeda. Semakin kecil nilai DIM, semakin banyak arus keluaran inverter. semakin besar.
